HPC 学习笔记

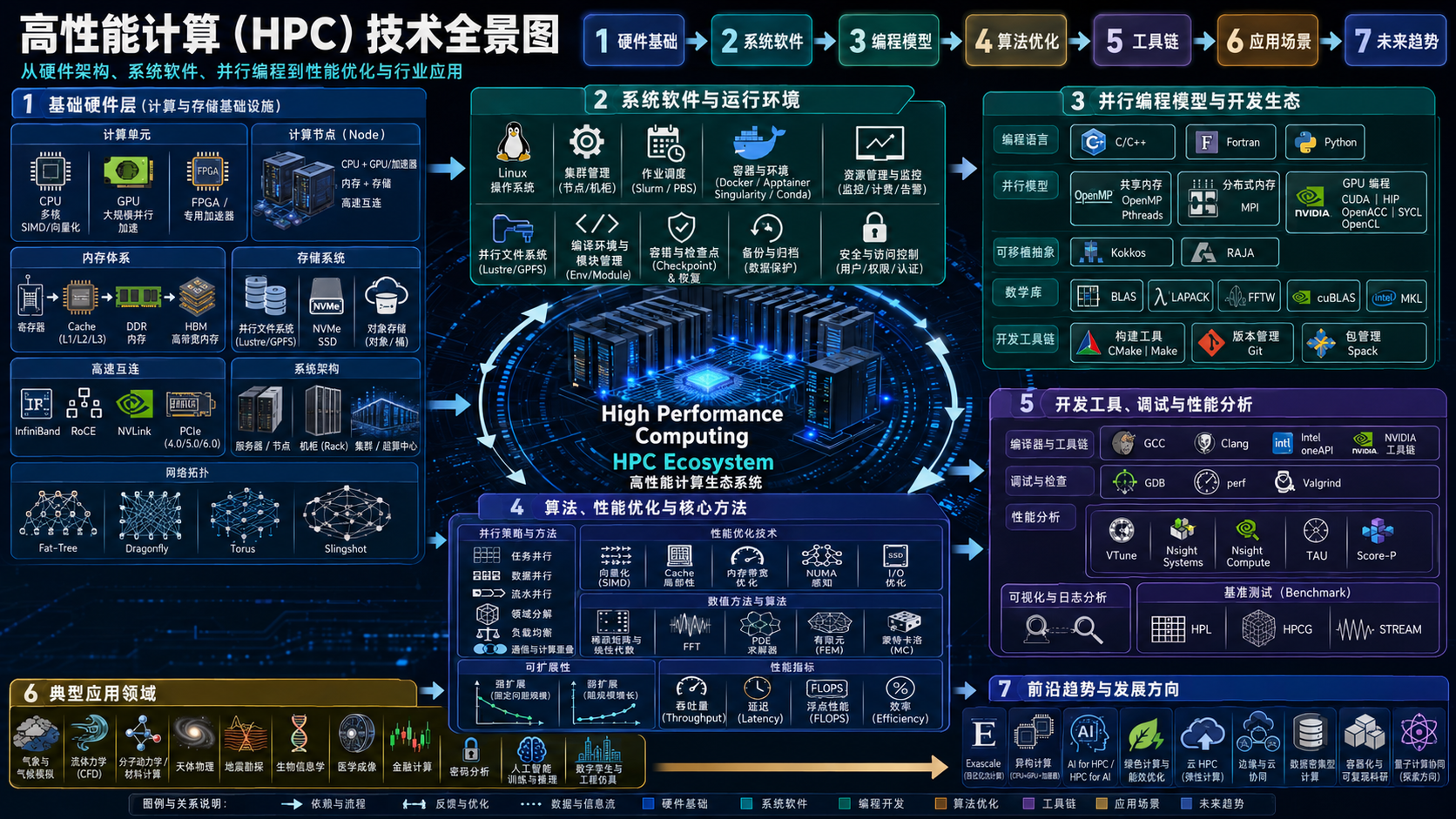

hpc_ecosystem

HPC 技术全景图 (图片由 GPT-5.6 Sol 生成)

C/C++ 生态

编译器
├─ GCC
│  ├─ gcc：C 驱动
│  └─ g++：C++ 驱动，默认链接 libstdc++
├─ LLVM
│  └─ Clang
│     ├─ clang：C 驱动
│     ├─ clang++：C++ 驱动
│     └─ clang-cl：兼容 MSVC 命令行和 ABI
└─ MSVC
   └─ cl.exe：Microsoft C/C++ 编译器

Windows 环境
├─ Visual Studio：IDE + MSVC + MSBuild + Debugger
├─ MinGW-w64：让 GCC/Clang 构建原生 Windows 程序
├─ MSYS2：Shell + Pacman + 多套 MinGW/Clang 工具链
└─ Cygwin：POSIX 兼容层，程序通常依赖 cygwin1.dll

构建工具
├─ CMake：生成构建系统
├─ Make：执行 Makefile
├─ Ninja：高速构建执行器
├─ MSBuild：Visual Studio 构建系统
└─ Meson：现代构建配置系统

一套完整的 C/C++ 构建环境通常包含

graph LR A(源代码) -- 预处理器 --> B(编译器前端：解析 C/C++、类型检查) --> C(编译器后端：优化并生成汇编/机器码) --> D(汇编器目标文件 .o/.obj)-- 链接器 --> E(可执行文件或动态/静态库)

还需要：

C 标准库：glibc、musl、UCRT 等
C++ 标准库：libstdc++、libc++、MSVC STL
运行时库：异常处理、RTTI、栈保护、线程支持等
调试器：GDB、LLDB、Visual Studio Debugger
构建系统：Make、Ninja、MSBuild、CMake、Meson
包管理器：vcpkg、Conan、系统包管理器
开发环境或 Shell：Visual Studio、MSYS2、Cygwin 等

GCC

GCC(GNU Compiler Collection) 是一个编译器集合，支持 C/C++等语言。搭配

GNU assembler：as
GNU linker：ld
GNU Debugger：gdb
GNU Make：make
C++ 标准库：libstdc++

例如在 Linux 系统上常见的组合为 GCC + GNU Binutils + glibc + libstdc++ + GDB

gcc 与 g++ 的区别在于 g++ 默认按 C++程序处理，可以自动链接 libstdc++，而使用 gcc 编译 C++程序时需要手动链接 gcc main.cpp -lstdc++ -o main

优点：

Linux 和嵌入式领域普及
支持平台和 CPU 架构多
优化成熟
诊断、Sanitizer、LTO、OpenMP 等支持完整
与 GNU/Linux 生态结合紧密

不足：

某些诊断信息和开发工具体验过去不如 Clang，近年已经改善
Windows 原生开发不是它最自然的环境，通常需要 MinGW-w64 或 Cygwin

Clang 与 LLVM

LLVM：编译器基础设施，包括中间表示、优化器、代码生成器等
Clang：基于 LLVM 的 C、C++、Objective-C 编译器前端

工具	作用
`clang`	通常用于 C
`clang++`	通常用于 C++
`lld`	LLVM 链接器
`lldb`	LLVM 调试器
`clang-format`	代码格式化
`clang-tidy`	静态检查和代码现代化
`clangd`	编辑器语言服务器
`llvm-ar`	静态库管理
`llvm-objdump`	查看目标文件和反汇编

优点：

错误提示通常清晰
clangd、clang-tidy、clang-format 工具链优秀
macOS/iOS 官方工具链核心
与 LLVM 优化、分析生态结合紧密
可兼容 GCC 或 MSVC 风格的命令行与 ABI

不足：

在部分平台，仍需依赖系统提供的标准库、链接器和 SDK
某些特殊架构或 GCC 扩展支持可能不如 GCC
安装了 Clang 不代表完整工具链、系统头文件和 SDK 都已具备

MSVC

MSVC 是 Microsoft Visual C++ 工具链，主要用于 Windows。在 Developer PowerShell/ Command Prompt for Visual Studio 中使用

工具	作用
`cl.exe`	C/C++ 编译器驱动
`link.exe`	链接器
`lib.exe`	静态库管理
`nmake.exe`	构建工具
MSBuild	Visual Studio 项目构建系统
Visual Studio Debugger	调试器
MSVC STL	C++ 标准库实现
Windows SDK	Win32/UWP 等 API 的头文件和库

优点：

Windows 原生开发最主流
与 Windows SDK、Visual Studio、调试器结合最好
对 PDB、SEH、COM、C++/CLI 等 Microsoft 技术支持完善
C++ 标准支持已经相当完整
可通过 Visual Studio Installer 单独安装 Build Tools

不足：

主要面向 Windows
命令行参数与 GCC/Clang 风格差异明显
某些 GNU 扩展不支持
cl.exe 对 .c 文件的 C 标准支持与 GCC/Clang 不完全相同

MinGW-w64

MinGW(Minimalist GNU for Windows)可以让 GCC 生成在 Windows 系统运行的原生程序，通常调用

Windows API
Windows C 运行库
MinGW 自身提供的适配与运行时组件

与 MSVC 的生态不相同

项目	MinGW-w64 GCC	MSVC
编译器	GCC	`cl.exe`
C++ 标准库	通常 libstdc++	MSVC STL
调试信息	通常 DWARF，也可有其他格式	PDB/CodeView
调试器	GDB	Visual Studio Debugger
命令行风格	GNU	Microsoft
Windows SDK 适配	MinGW-w64 头文件/导入库	官方 Windows SDK

MSYS2

MSYS2 是 Windows 上的开发环境，提供：

类 Unix Shell, UCRT64
Pacman 包管理器
GNU 工具
MinGW-w64 GCC
Clang/LLVM
CMake、Ninja、GDB 等工具和库

灵晟

术语表

中文名称英文名称解释

灵晟 LineShine 中国国产 E 级超级计算机系统

鲲鹏 Kunpeng 处理器

灵衢 Unified Bus 面向超节点的互联协议

中文名称	英文名称	解释
灵晟	LineShine	中国国产 E 级超级计算机系统
鲲鹏	Kunpeng	处理器
灵衢	Unified Bus	面向超节点的互联协议

灵晟系统由 20,480 个计算节点构成，每个节点搭载 2 颗基于 ARM 架构的 CPU，每个 CPU 包含 304 个核心，全系统总计 40,960 颗处理器、超过 245 万个 CPU 核心。节点之间通过灵渠高速网络互连，采用双平面多轨 Fat-Tree 拓扑结构，每个节点的带宽。

网络架构

Fat-Tree 拓扑结构

p63-alfares_05

Fat-Tree 拓扑结构

Fat-Tree 一共分为三层：Core、Aggregation 和 Edge。对于一个元 Fat-Tree：

每台交换机都有个端口，即出入度和为；Core 有台交换机；一共有个 Pod，每个 Pod 有台交换机组成，其中 Aggregation 和 Edge 各；Edge 的每台交换机最多直连台服务器；任意两个 Pod 之间存在条路径。

则元 Fat-Tree 最多可容纳台服务器；

对于一个元的 Fat-Tree，10.x.y.z/24 中 x 的取值范围为，代表第个 Pod；在一个 Pod 内，y 代表交换机的编号；

相较于传统的树形结构，Fat-Tree 结构越靠近上层，交换路径越多，服务器之间有多条可选路径，数据流量分散，因此网络能承载更多的流量，减少拥塞。与公路网类比：

传统树型结构：
小区道路 → 城市道路 → 一条高速入口
Fat-Tree：
小区道路 → 多条城市道路 → 多个高速入口

双平面多轨

多轨指的是每个服务器有多张网卡，对应多条独立的网络通道。在高性能计算场景中，大量机器同时交换数据，避免堵在同一个网口。

双平面指的是每个服务器的多个网卡，部分接入 Fat-Tree 平面 A，另一部分接入 Fat-Tree 平面 B（可以考虑将数据隔离，比如平面 A 负责训练数据同步，平面 B 负责存储访问；或者平面 A 负责一部分 CPU 通信，平面 B 负责另一部分 CPU 通信）

鲲鹏

功能框架

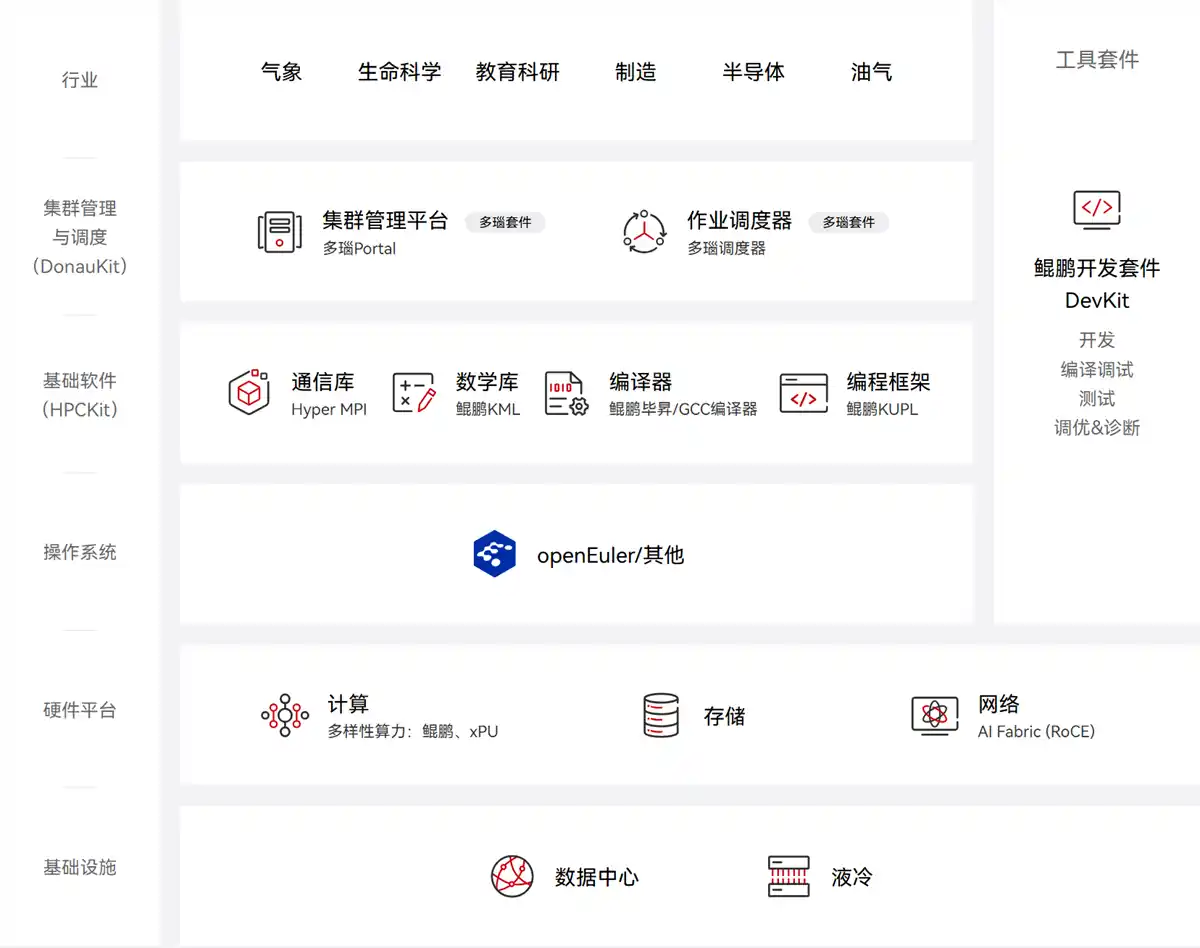

hpc_functional_framework

HCP 功能框架

鲲鹏 920 专业版

architecture_overview_of_lx2_processor

处理器架构

单颗处理器支持 304 个物理核心（CPU core），支持多 NUMA 架构。
每个 CPU core 内集成私有的 32KB L1 I-Cache，32KB L1 D-Cache 以及 768KB L2 Cache。
38 个 CPU cores 形成一个 CPU Cluster，即一个 NUMA；4 个 CPU Cluster 组成一个 Super CPU Cluster（SCCL），即 152 个 CPU Cores；
通过多 DIE 合封技术，一个 SCCL 封装为一个 DIE，单颗处理器最多可合封装 2 个 DIE，即 2 个 SCCL（8 个 CPU Cluster 或 8 个 NUMA）

灵衢

unified_bus

灵衢超节点计算系统架构

灵衢硬件体系的核心是 UBPU（UB Processing Unit），所有支持 UB 协议栈的功能单元都属于 UBPU，通过 UB Link 点对点互联，构成统一的互联域。每个 UBPU 中包含四个功能模块

组件	全称	核心功能
UB Controller	UB 控制器	执行完整 UB 协议栈，提供软硬件交互接口，是 UBPU 的控制核心；负责事务处理、报文封装解析
UMMU	UB 内存管理单元	实现全局内存地址翻译、访问权限校验、Token ID 管理；是跨节点内存访问、内存池化的硬件基础
UB Switch	UB 交换单元	UBPU 内置交换能力（专用 Switch 型 UBPU 为全功能交换），支持报文在端口间直接转发，无需软件中转，支撑大规模组网与多路径负载均衡
UB Link	UB 互联链路	UBPU 间的点对点物理连接，承载 UB 报文传输

参考资料

Glenn's Digital Garden | LineShine (NSCC-SZ)

搜狐 | 245 万个 CPU 核心，中国超算“灵晟”突破 2EFlops！

国防科技大学学报 JNUDT | 高性能互连网络拓扑研究综述

arXiv | Insights into DeepSeek-V3: Scaling Challenges and Reflections on Hardware for AI Architectures

SIGCOMM | A scalable, commodity data center network architecture

上海交通大学 Xflops 超算队 | HPC 入门指南

附录

CUDA 环境配置

# AlmaLinux
         'c:.
        lkkkx, ..       ..   ,cc,           ----------------------
        okkkk:ckkx'  .lxkkx.okkkkd          OS: AlmaLinux 9.8 (Olive Jaguar) x86_64
        .:llcokkx'  :kkkxkko:xkkd,
      .xkkkkdood:  ;kx,  .lkxlll;           Kernel: Linux 5.14.0-687.24.1.el9_8.x86_64
       xkkx.       xk'     xkkkkk:
       'xkx.       xd      .....,.
      .. :xkl'     :c      ..''..           Shell: bash 5.1.8
    .dkx'  .:ldl:'. '  ':lollldkkxo;
  .''lkkko'                     ckkkx.      DE: GNOME 40.10
'xkkkd:kkd.       ..  ;'        :kkxo.      WM: Mutter (Wayland)
,xkkkd;kk'      ,d;    ld.   ':dkd::cc,     WM Theme: Adwaita
 .,,.;xkko'.';lxo.      dx,  :kkk'xkkkkc    Theme: Adwaita [GTK2/3/4]
     'dkkkkkxo:.        ;kx  .kkk:;xkkd.    Icons: Adwaita [GTK2/3/4]
       .....   .;dk:.   lkk.  :;,
             :kkkkkkkdoxkkx
              ,c,,;;;:xkkd.                 Terminal: GNOME Terminal 3.40.3
                ;kkkkl...                   Terminal Font: Monospace (18pt)
                ;kkkkl                      CPU: Intel(R) Core(TM) i9-14900HX (32) @ 5.80 GHz
                 ,od;                       GPU 1: NVIDIA GeForce RTX 4060 Max-Q / Mobile [Discrete]
                                            GPU 2: Intel Raptor Lake-S UHD Graphics @ 1.65 GHz [Integrated]

安装基础工具

sudo dnf upgrade -y
lspci | grep -i nvidia
# 01:00.0 VGA compatible controller: NVIDIA Corporation AD107M [GeForce RTX 4060 Max-Q / Mobile] (rev a1)
# 01:00.1 Audio device: NVIDIA Corporation AD107 High Definition Audio Controller (rev a1)
sudo dnf install -y gcc gcc-c++ make kernel-devel-$(uname -r) kernel-headers-$(uname -r) dkms pciutils

添加 NVIDIA CUDA 仓库

rpm -E %rhel
sudo dnf config-manager --add-repo https://developer.download.nvidia.com/compute/cuda/repos/rhel9/x86_64/cuda-rhel9.repo
sudo dnf clean expire-cache
sudo dnf makecache
dnf repolist | grep -i cuda  # cuda-rhel9-x86_64   cuda-rhel9-x86_64

禁用 Nouveau 驱动

sudo tee /etc/modprobe.d/blacklist-nouveau.conf >/dev/null <<'EOF'
blacklist nouveau
options nouveau modeset=0
EOF

sudo grubby --update-kernel=ALL --args="rd.driver.blacklist=nouveau modprobe.blacklist=nouveau nouveau.modeset=0"
# 重新生成 initramfs
sudo dracut --force
sudo reboot

lsmod | grep nouveau  # 无输出

安装 NVIDIA 驱动

sudo dnf module reset nvidia-driver -y
sudo dnf module enable nvidia-driver:latest-dkms -y
sudo dnf install -y cuda-drivers
sudo reboot  # BIOS 关闭 Security Boot

nvidia-smi
# +-----------------------------------------------------------------------------------------+
# | NVIDIA-SMI 610.43.02              KMD Version: 610.43.02     CUDA UMD Version: 13.3     |
# +-----------------------------------------+------------------------+----------------------+

安装 CUDA Toolkit

dnf list --showduplicates 'cuda-toolkit*'  # 查看可用版本
sudo dnf install -y cuda-toolkit  # 安装默认版本
ls -ld /usr/local/cuda*

sudo tee /etc/profile.d/cuda.sh >/dev/null <<'EOF'
export CUDA_HOME=/usr/local/cuda
export PATH="${CUDA_HOME}/bin:${PATH}"
export LD_LIBRARY_PATH="${CUDA_HOME}/lib64${LD_LIBRARY_PATH:+:${LD_LIBRARY_PATH}}"
EOF
source /etc/profile.d/cuda.sh

# 验证安装完成
which nvcc
nvcc --version
echo "$CUDA_HOME"

Windows MPI 环境配置

Python 版本

1	pip install mpi4py

C 版本

点击此处下载 MPI 依赖库，并配置环境变量

MSMPI_INC=C:\Software\Microsoft_SDKs\MPI\Include\
MSMPI_LIB32=C:\Software\Microsoft_SDKs\MPI\Lib\x86\
MSMPI_LIB64=C:\Software\Microsoft_SDKs\MPI\Lib\x64\

# Path
C:\Software\Microsoft_MPI\Bin\
