简介·

JESD204B 是在 FPGA 与 ADC 之间的串行接口,串行数据速率可达 12.5Gbps12.5Gbps。相对于 LVDS,JESD204B 可以提供更高的带宽,更小的布局面积,更少的管脚以及更低的功耗。

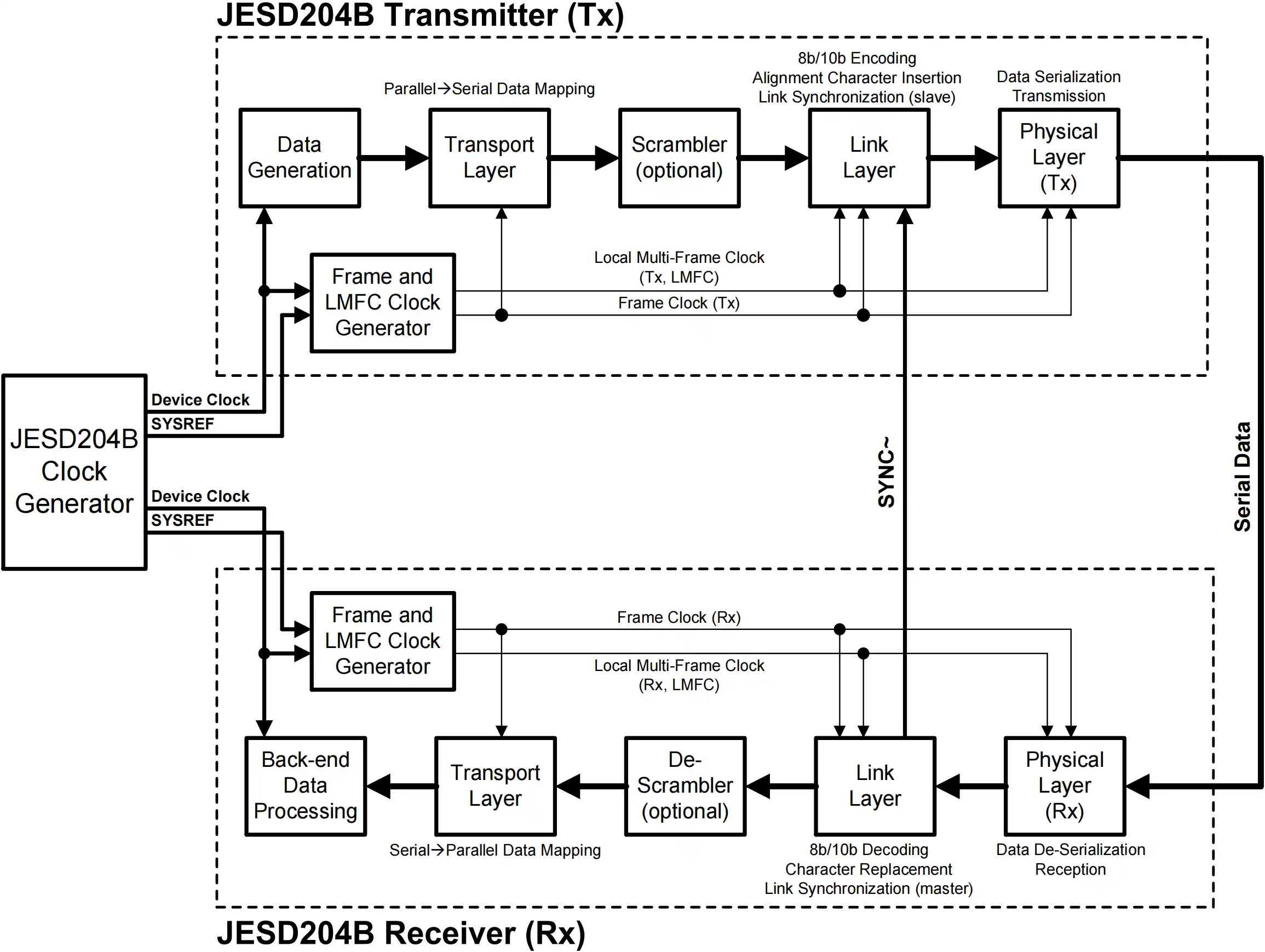

JESD204B Link Data Flow and Protocol Layer Diagram
JESD204B Link Data Flow and Protocol Layer Diagram (Subclass 1)

子类·

根据是否以及如何实现时间参考对齐(作为确定性链路延迟的要求),将 JESD204B 分为三个子类

Subclass 0 Subclass 1 Subclass 2
是否支持确定延迟 否 是 是(速度受限)
如何实现确定延迟 N/A SYSREF SYNC~
是否向后兼容 204A 是 否 否
时钟和同步信号 Device Clock
SYNC~
Device Clock
SYSREF
SYNC~
Device Clock
SYNC~
SYNC~是否时序严格 否 否 是

时序·

  • Frame Clock:传输层的数据帧与帧时钟对齐,所有发送和接收设备的帧时钟周期必须相同;
  • Local Multi-Frame Clock (LMFC):多帧由 K 个帧组成,LMFC 与多帧边界对齐,作为低频参考解决多个设备间的帧时钟相位模糊问题,所有发送和接收设备的 LMFC 周期必须相同;
  • Device Clock:设备的帧、采样、LMFC 时钟所源自的系统时钟(来源于外部,例如 AD9528)。
  • Sample Clock:数据转换器的内部转换时钟,由设备时钟通过乘法器或除法器派生,与帧时钟的关系取决于数据打包到帧的方式。
  • SYSREF:在 Subclass 1 实现中用于生成 LMFC 时钟的时序相位参考(外部施加),必须与设备时钟源同步,上升沿转换决定 LMFC 对齐。
  • SYNC:单向信号(从接收器到发送器)低电平有效,常称为 SYNC~或 SYNCb,主要用于设备同步请求和错误报告,在 Subclass 2 设备中对齐 LMFC 相位,可选择将 SYNC 分配给多个设备。

协议栈·

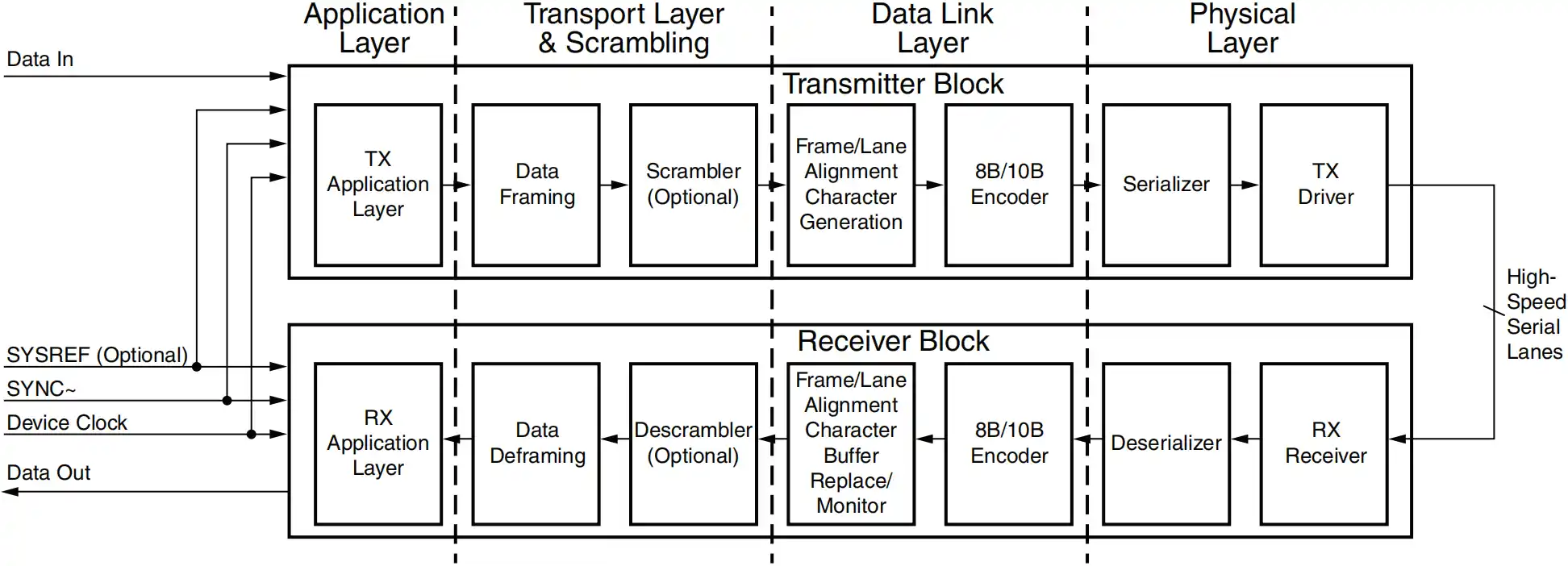

JESD204B Protocol Stack
JESD204B Protocol Stack

应用层 Application Layer·

以 RX 链路为例,应用层接收前端 ADC 采样数据,有序输出到传输层。

传输层 Transport Layer & Scrambling·

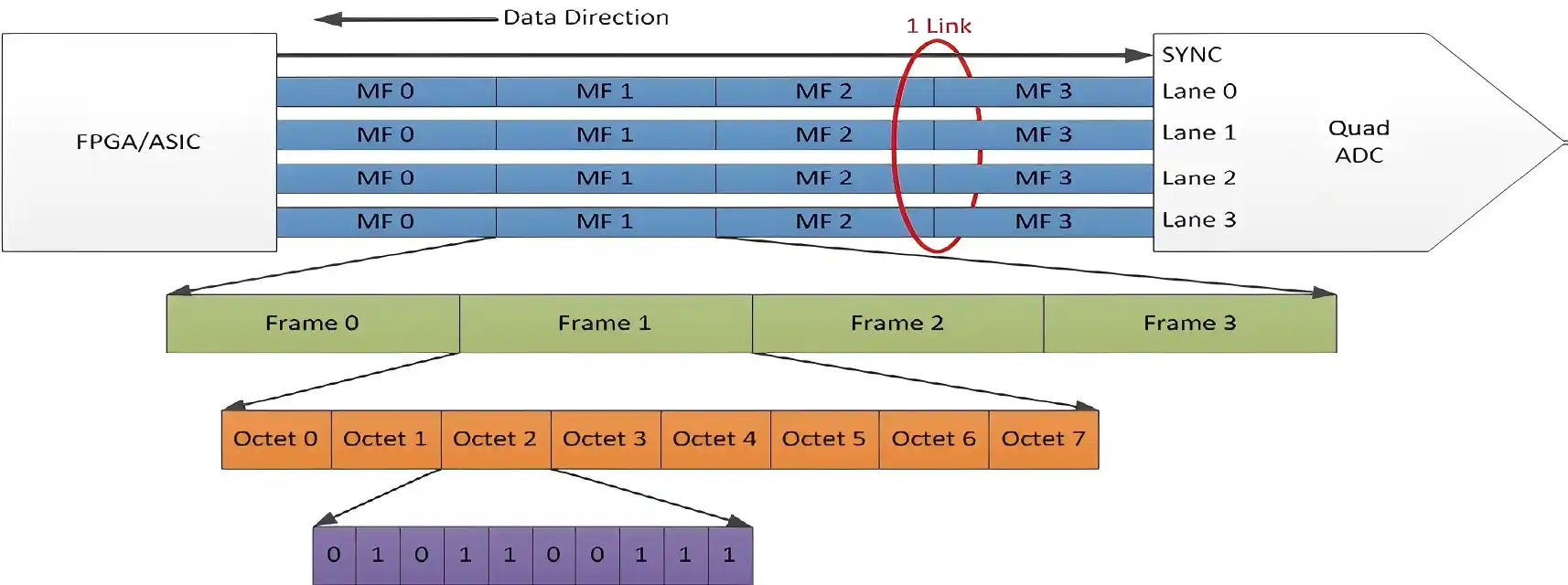

JESD 204B Data Structure
JESD204B Transport Layer Data Mapping

将 ADC 采集数据映射为非扰码的字节,再组成包含多个字节的帧,必要时为样本添加可选控制位,区分设备/链路/通道等的可能组合,相关重要参数包括

  • L:每个转换器设备的通道数,图中 4 条 Lane,L=4L=4;

  • M:每个设备的 ADC 转换器数,假设每个通道都是 I/Q 传输,M=2×4=8M=2\times4 = 8;

  • F:每通道每帧的字节数,8 个 Octet,F=8F=8;

  • S:每个转换器每帧时钟周期的样本数

  • CS:每个转换样本的控制位数;

  • CF:每帧中的控制位数

Lane Rate=M×N′×fsL×108\mathrm{Lane\space Rate} = \dfrac{M\times N'\times f_s}{L}\times \dfrac{10}{8}

其中 N′=⌈(N+CS)/8⌉×8N' = \lceil (N + CS) / 8 \rceil \times 8,NN 为 ADC 分辨率。

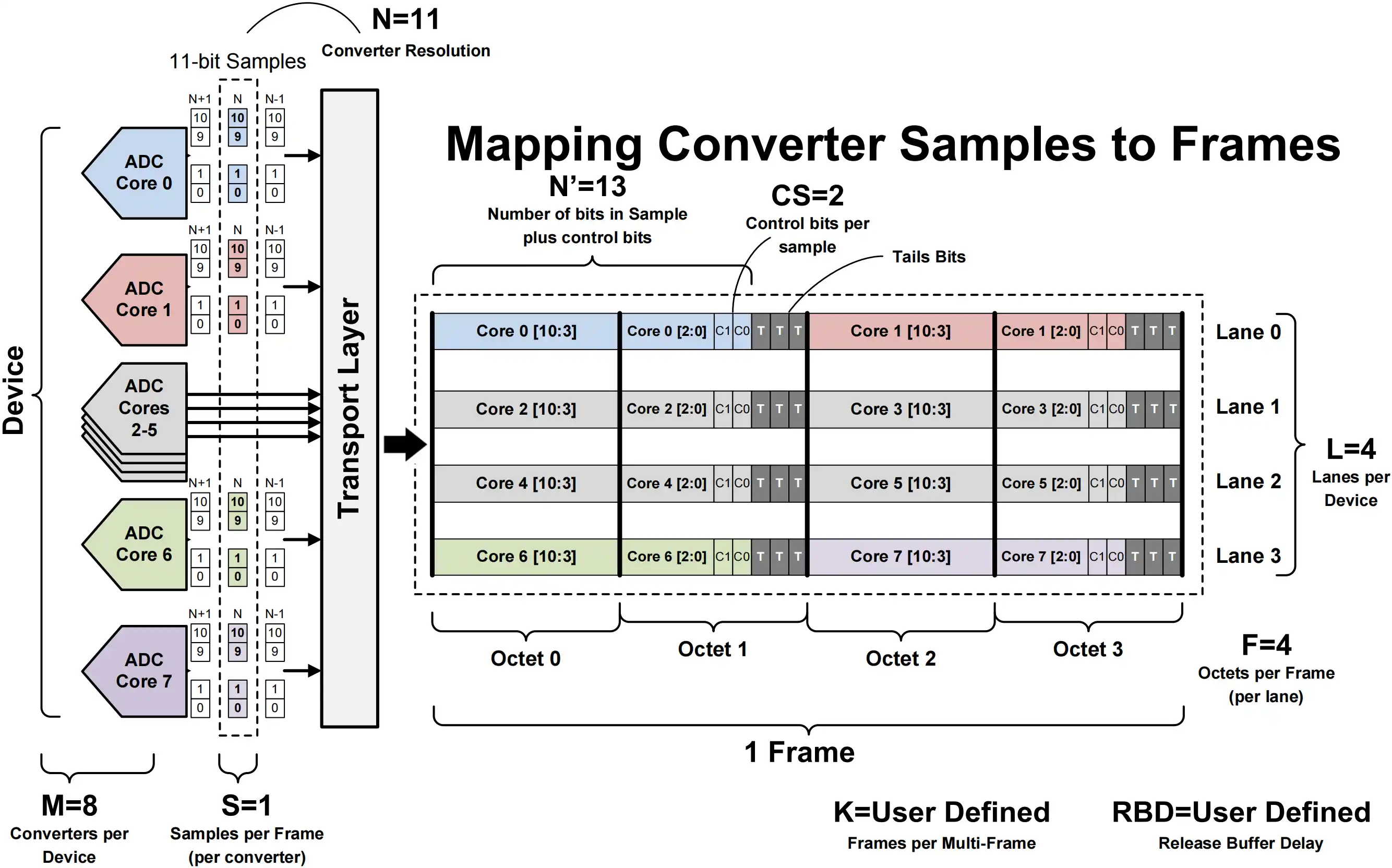

JESD 204B Transport Layer
JESD204B Transport Layer

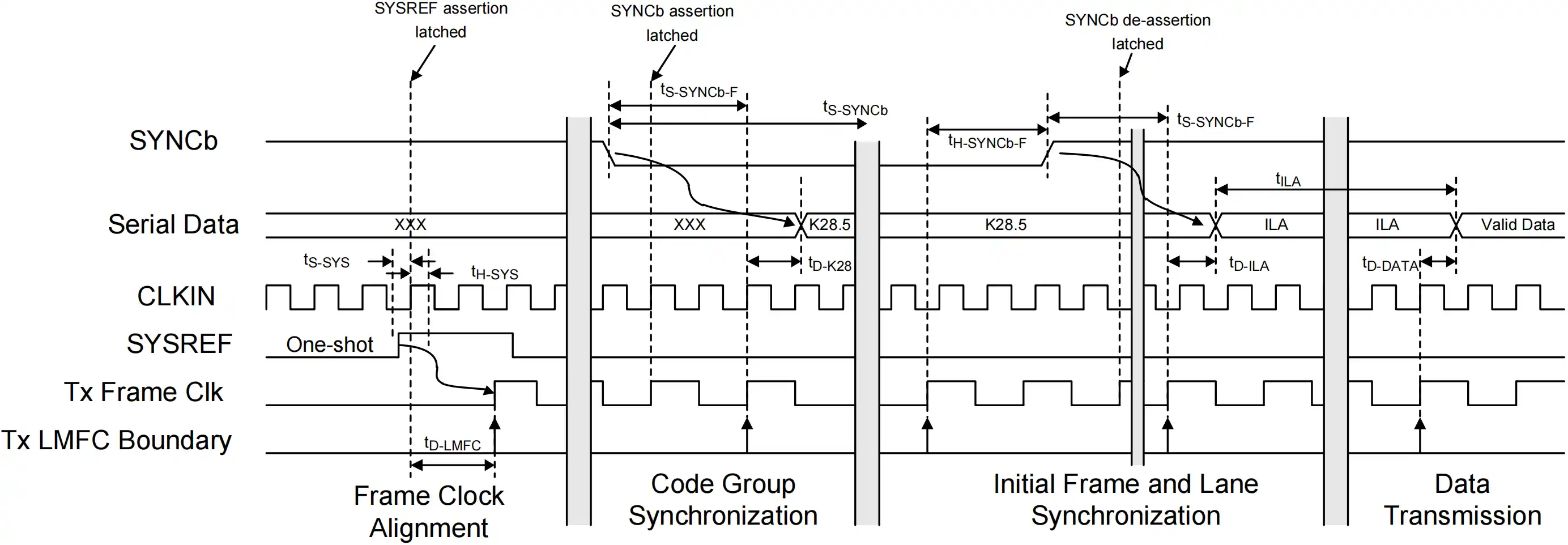

JESD 204B DataLink Layer
JESD 204B DataLink Layer
  • 码组同步(Code Group Syncchronization, CGS)

如上图,RX 端发送 SYNCb 信号给 TX 端,TX 端连续发送 K28.5 实现比特同步,让 RX 端等接受到连续的 4 个 K 码时,认为完成比特同步,但是不同 Lane 的数据到达时间存在相位差;

  • 通道初始化对齐(Initial Lane Alignment Sequence, ILAS)

由于硬件上的细微差异(或温度差异),可能导致每帧传输的时间不一致,需要对每一帧都做不同的延时处理。如上图所示,SYNC 信号拉高,然后发送 ILA 数据,利用 LMFC 本地时钟做边界对齐,利用缓冲区条件,保证每条 Lane 时延确定。

  • 用户数据:在持续监控下传输有效数据,并利用弹性缓冲区机制实现通道对齐和确定性延;

物理层 Transport Layer·

定义数据传输的电气和时序特性,为点对点、单向串行接口。

参数 LV-OIF-Sx15 LV-OIF-6G-SR LV-OIF-11G-SR
数据速率 312.5Mbps∼3.125Gbps312.5Mbps\sim 3.125Gbps 312.5Mbps∼6.375Gbps312.5Mbps\sim 6.375Gbps 312.5Mbps∼12.5Gbps312.5Mbps\sim 12.5Gbps
差分电平 500mV∼1000mV500mV\sim 1000mV 400mV∼750mV400mV\sim 750mV 360mV∼770mV360mV\sim 770mV
误码率 ≤10−12\leq 10^{-12} ≤10−15\leq 10^{-15} ≤10−15\leq 10^{-15}

Xilinx JESD204B 方案·

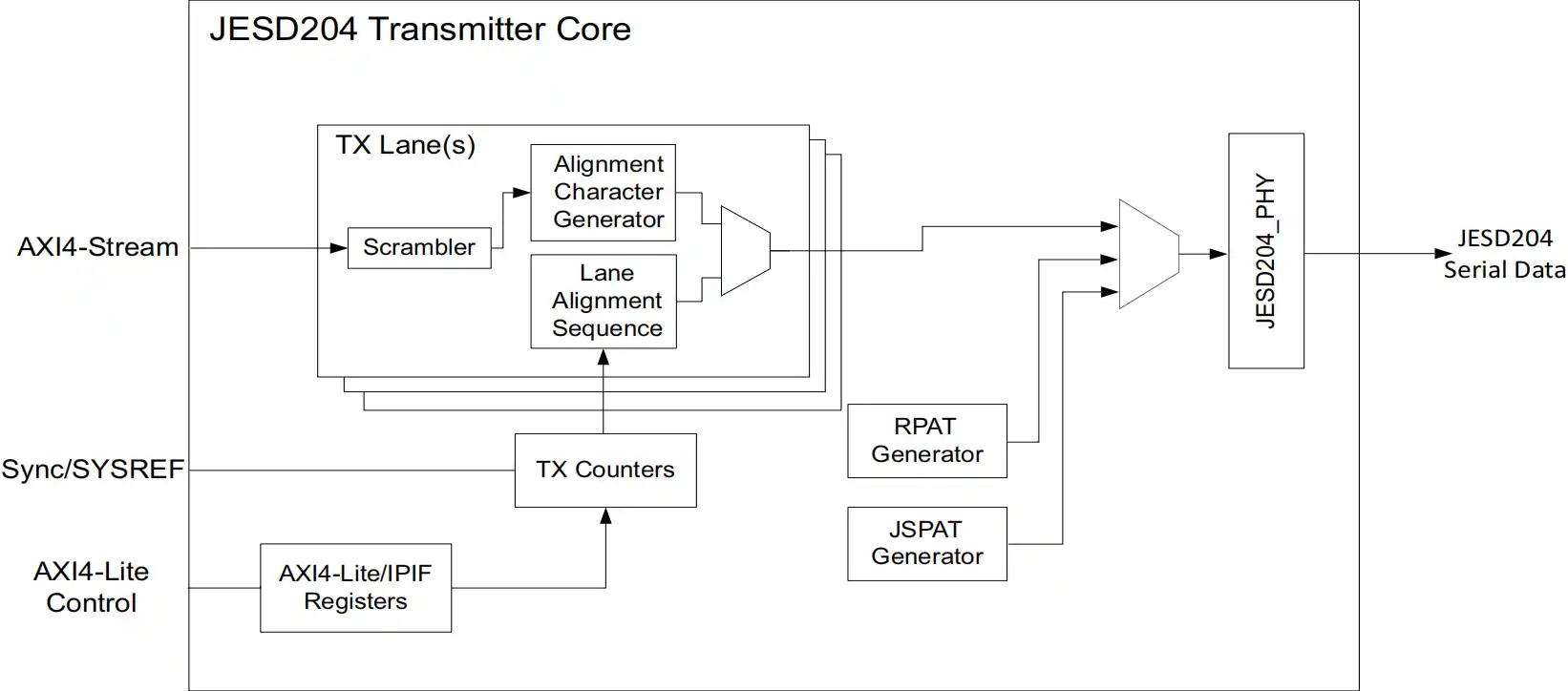

JESD204 Transmitter Core
JESD204 Transmitter Core

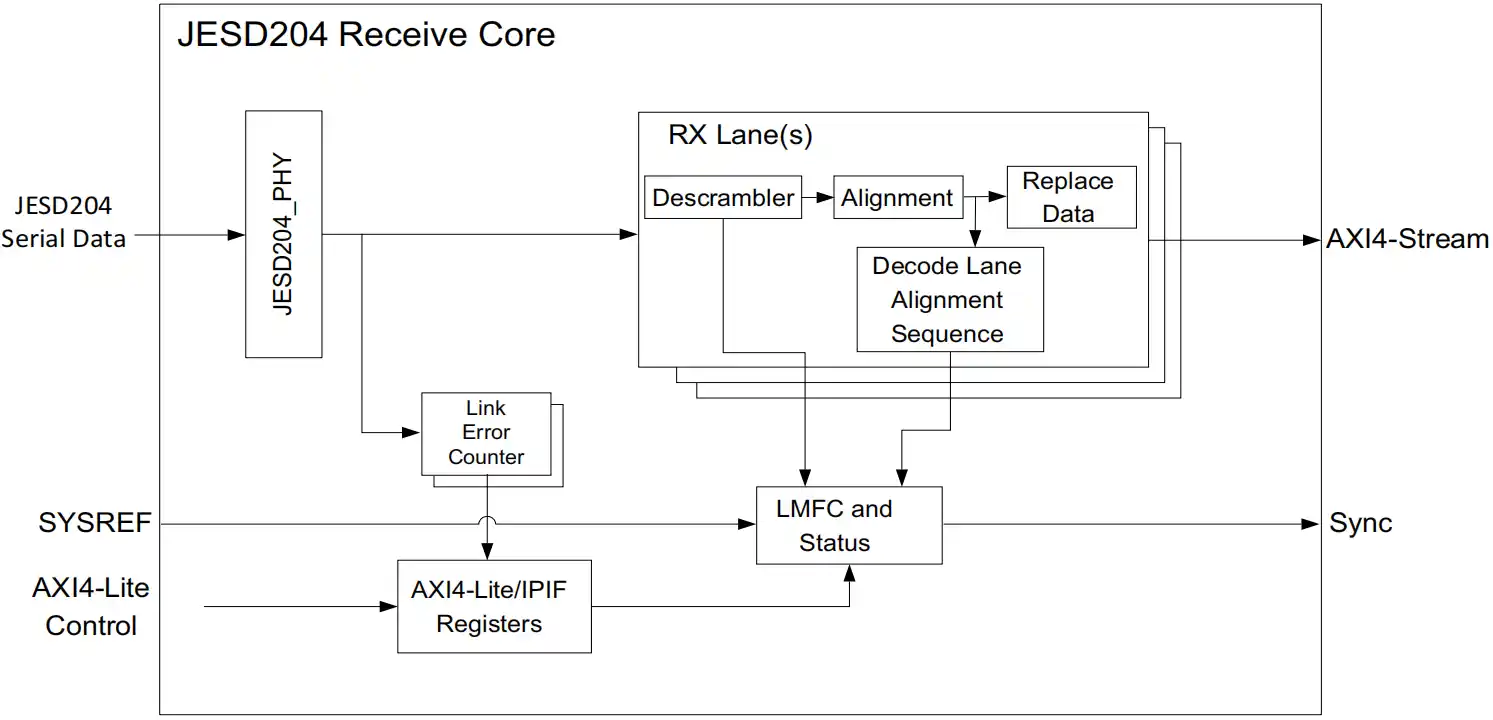

JESD204 Receiver Core
JESD204 Receiver Core

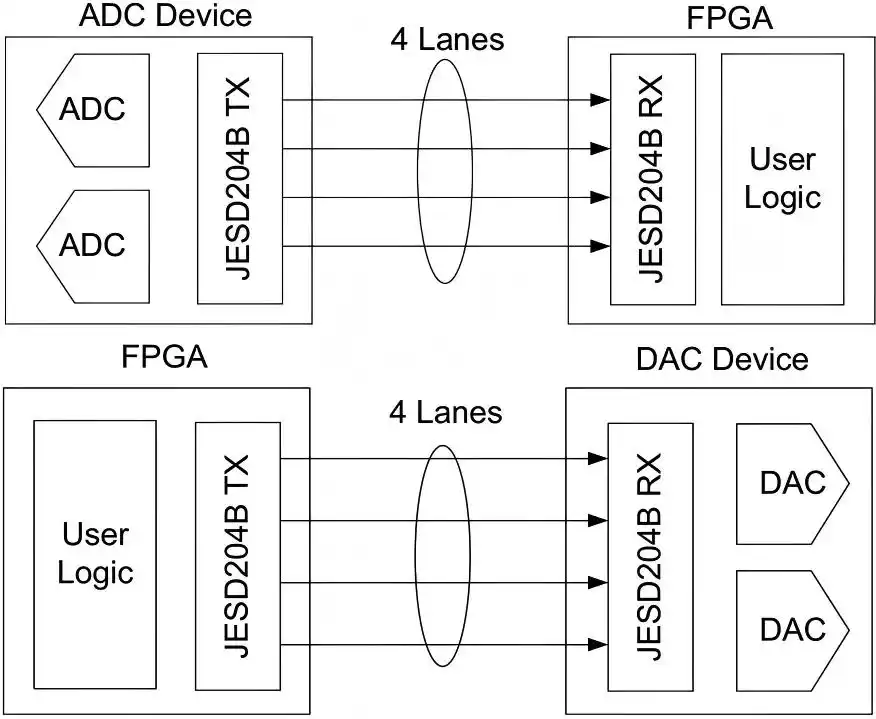

JESD204B ADC Example
JESD204B ADC Example

JESD204B 的串行数据传输线速率范围在 312.5Mbps∼12.5Gbps312.5Mbps\sim 12.5Gbps,在实际应用中,串行线速率由 ADC 芯片决定。IP 核工作时钟为该线速率的 1/401/40。

  • core_clk:串行数据传输线速率的 1/401/40;
  • ref_clk:在 JESD204_PHY 核中的 GT 接口需要稳定的低抖动参考时钟;
  • s_axi_clk:AXI4-Lite 接口协议的读写时钟;

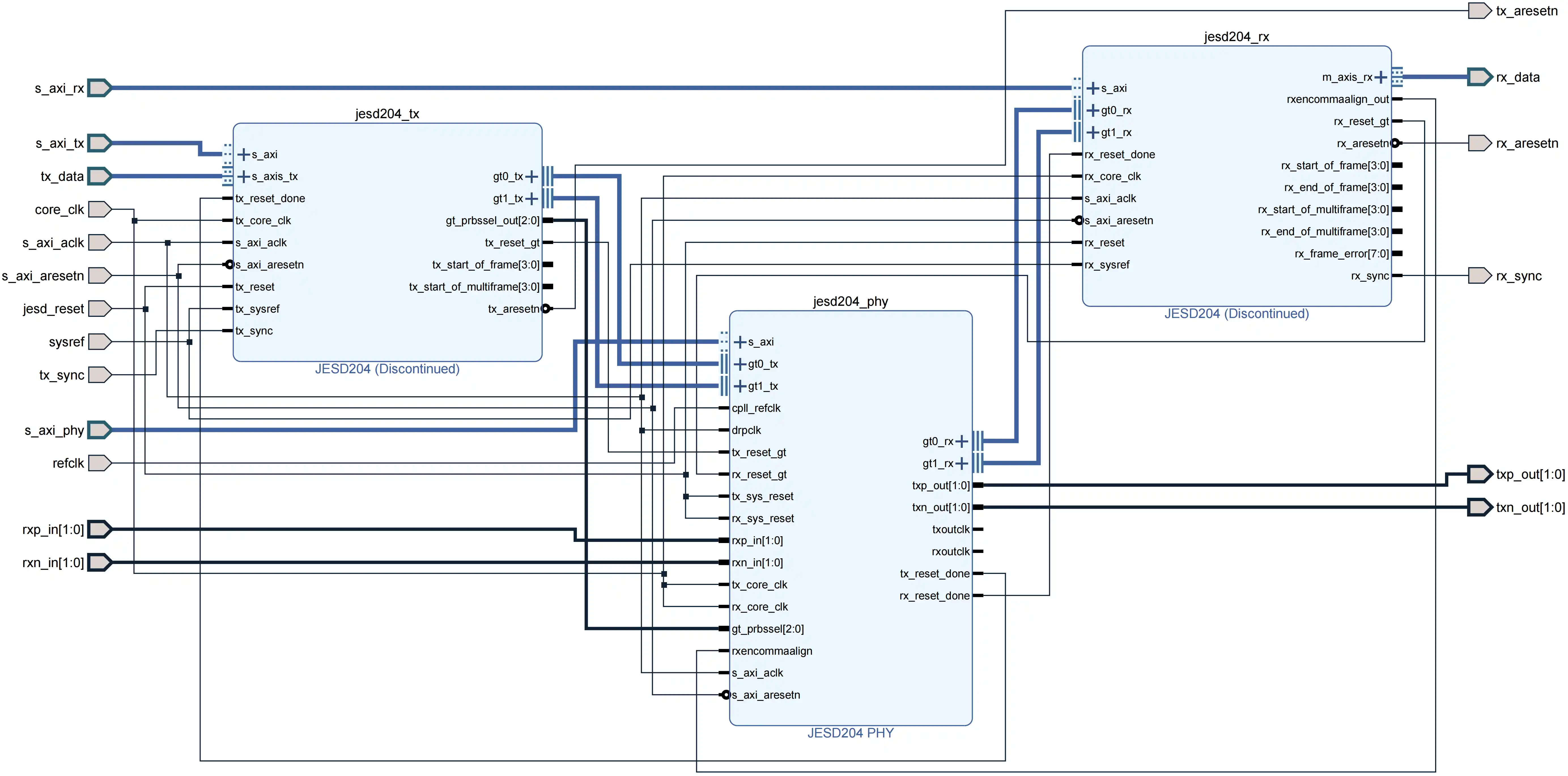

JESD204B Block Design

如图所示,JESD204B 是单向传输协议,因此 JESD204 IP 核只能作为发送器或接收器,在 Block Design 中需要同时例化 TX 核与 RX 核。共享一个 JESD204_PHY 核。

配置默认使用前文提到的 Subclass 1,需要 sysref 信号来支持确定性延迟,该信号为单词脉冲或周期性脉冲(如果存在多片 ADC,所有 ADC 的 SYSREF 需要同源,并且等长走线)

调试步骤与问题排查·

  • 从 CGS 到 ILAS 之间最小的时间间隔是 1 * Frame + 9 * Octest,如果 SYNC 被拉高,但是 TX 侧没有开始发送 ILA 系列,则需要检查 TX 侧有没有收到 SYSREF,只有收到了 SYSREF 才能去使能 LMFC,如果没有发送 ILA,说明 TX 没有 ILA 产生,则此时会持续发送 K28.5。
  • 如果 SYNC 信号始终拉低,检查 RX/TX 两边 Device Clock 是否正确

参考资料·

JESD204B Overview - Texas Instruments

Comprehensive JESD204B Solution Accelerates and Simplifies Development (WP446)

JESD204 v7.2 LogiCORE IP Product Guide (PG066)

JESD204B 调试手册

JESD204 Interface Framework

附录·

8B/10B 编码·
